図面と現場の違い〜やはり重要な配筋検査

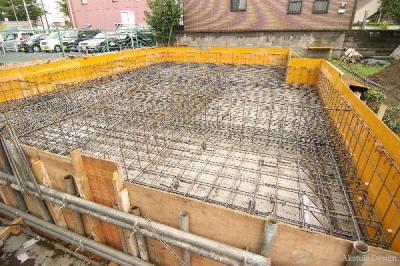

根切り施工 砕石施工
防湿シート施工 土間コン打設

今日はOne Paku Houseの配筋検査に行ってきました。

保障会社の配筋検査

昨年から住宅瑕疵担保履行法が施行されて民間の保障会社の検査が行われるようになりました。
今までは木造二階建ての規模では役所の中間検査等は行わないのが一般的でしたが、法制度のおかげで第三の目が入り施工ミスなどを事前に防ぐことが出来るようになったのです。

しかしです。。。
ここ何件か検査を見ていると、どうもこの検査は形式化していてあまり有効に働いていないように感じます。
検査員の検査はチェックする項目が決まっていて、要はその項目だけクリアすれば良いという印象を受けます。

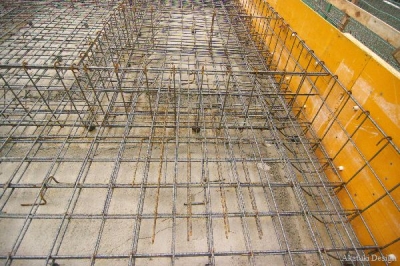

配筋検査

もちろんそれらの検査が意味のないわけではないのですが。。。
本当はそういった一般的な箇所でなくて特殊な納まりになる部分こそ重要なのです。

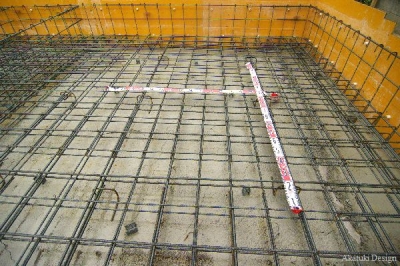

是正箇所

検査員からの指摘はなかったもの私のほうで何箇所か是正指示を出しました。

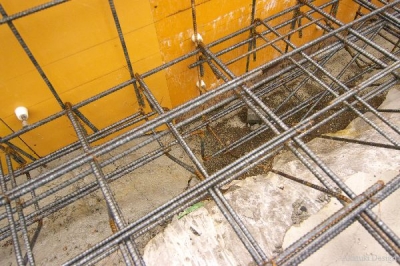

本来は斜めに鉄筋を入れるべき箇所に90度にクランプさせて鉄筋が入っていました。
これでは有効に鉄筋が働きません。

配筋検査

鉄筋の補強指示のあった箇所ですが、範囲が間違っていました。
これは図面の解釈違いによるもので、必ずしも工務店の施工ミスとは言い切れないのですが、図面だけのやりとりだとこういう問題も見過ごされてしまうんですよね。

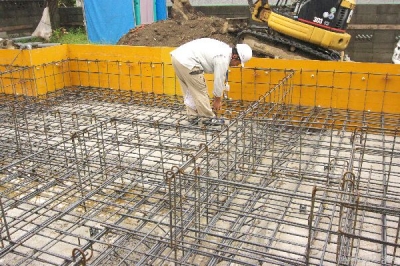

配筋完了

他にも何点か指摘をし検査を終えました。
鉄筋の工事はどうしても図面どおりに施工できない部分が出てくるものです。
図面は鉄筋を平面的に書いているのですが、実際は奥行きがあって、一続きに施工できず継ぎ目があるのでさらに複雑になります。
そして、図面どおりに組み立てようとしても手順の問題でうまく組み立てられないところも出てくるものです。
そういった箇所のチェックはやはり我々設計者がきちんと確認しなければなりませんね。
