蓄熱式床暖房の配管工事〜屋外配管中になんと井戸が・・・

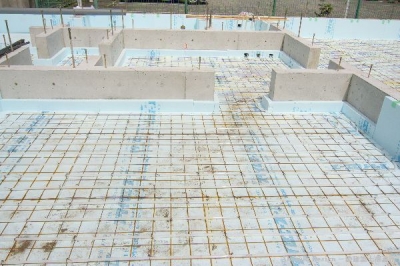

蓄熱断熱

One Paku Houseの蓄熱式床暖房の蓄熱層の配管工事が完了しました。
こちらの物件もDomaDomaHouseに引き続き蓄熱式床暖房を採用予定のため建て方工事(上棟)に先立ち蓄熱層の配管を行っています。

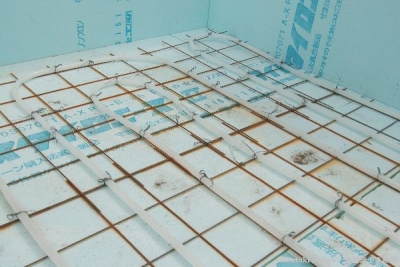

温水配管

蓄熱層の配管は10Aといって一般的な床暖房の配管5Aに比べ約2倍の直径です。
かなり細く見えますが、これでも一般的な床暖房の約4倍の流量があるんですね。
パネル型の床暖房はさらに継ぎ目があってさらに細くなる部分があります。

現場で温水パイプを施工するメリットは、継ぎ目なく施工できる事で、将来的に不純物が付着する事があっても配管が狭くなる事を防ぐ事が出来き、低い温度でもまんべんなく暖められると考えています。
(熱源にヒートポンプを採用しているのでガス給湯器のような高温で温水を循環する事が出来ない為)

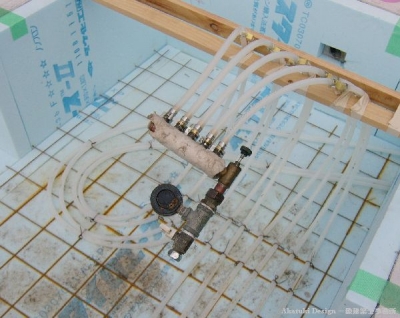

床暖房ヘッダー

施工後の配管が万一ダメージを受けた時にすぐわかるように圧力を掛けておきます。
といっても蓄熱用のコンクリートを打った後に穴を開けてしまった場合の補修方法があるわけではないのですが・・・ 穴の開いたまま埋めてしまう事を防ぐ事ができます。

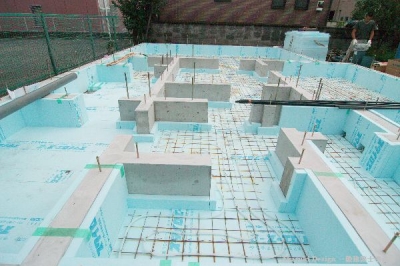

蓄熱層の施工

この美しい配管が見れるのも今日まで。
翌日には見えなくなってしまうのがさびしいです。

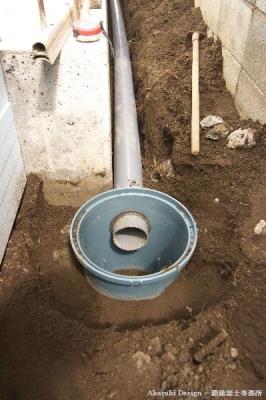

浸透マスの施工中 浸透マス

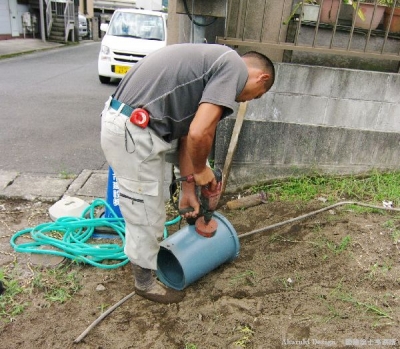

現場では浸透枡の施工が行われていました。
塩ビ製の枡に穴を開け、敷地に設置していきます。
この地域では雨水排水を宅地内処理をしなければならないため、こういった枡を設けて地面にしみ込ませて処理をします。
この枡の形状は様々で、今回はかなり簡易な施工で済みました。
土地の地層が砂質土の為、簡単に地面に浸透するからです。
※写真は施工途中のものです

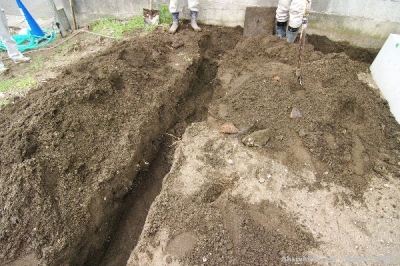

屋外排水工事

他の配管を設置する予定の場所を掘削していたら・・・
どうもトラブルがあった様子。
どうしたのだろうとたずねると・・・

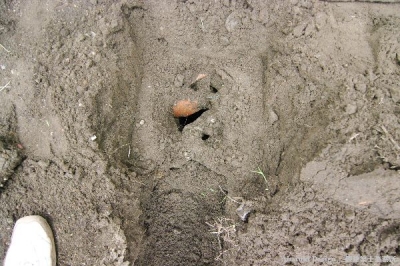

井戸

なんと、古い井戸が見つかりました。
まさかの発見なんですけど・・・
対処に悩みます。

海が近いので恐らく塩分が高いのだろうと想像できます。
すると、庭の水撒きに使うのもあまり適さないし、利用できる水質だったとしてもまた使えるようにするのもタダではないのですよね。

とりあえず、設計通りなかったものとして扱うかな?
でも、庭に井戸があるっていうのも素敵ですよね〜

→蓄熱式床暖房の詳しい説明はこちらの記事でご確認ください。

記事では実施前の状況に触れていますが、別記事にて検証記事も記載しています。
併わせてご覧ください。
