縁の下の力持ち〜地盤改良工事(ソイルセメントコラム+鋼管杭ハイブリッド工法)

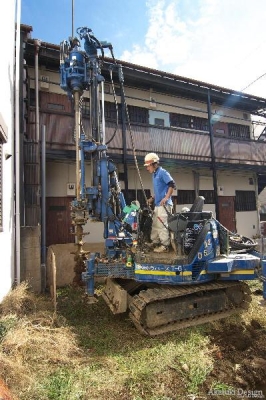

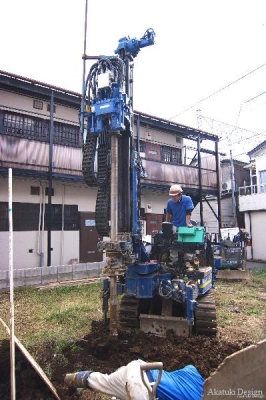

地盤改良工事全景

House in Libraryが着工しました。
まずは地盤改良工事から着手です。

今回採用したのはソイルセメントコラム(一般的な柱状改良)と節付きの鋼管杭を利用したハイブリッド工法です。
鋼管杭を用いない一般的な柱状改良に比べ、コストが割高になると予想していたのですが、狭小地であることが影響したのかこの工法のほうが割安に施工できました。
(発生残土を抑えられる。杭の径が小さくてよい。強度があるので本数を減らせるなどが要因?)

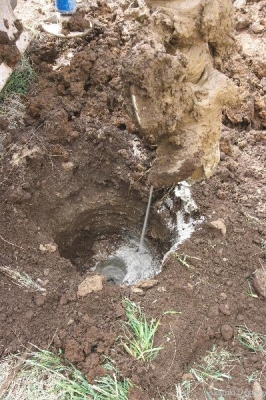

地盤改良工事ドリル先端 地盤改良工事セメントミルク

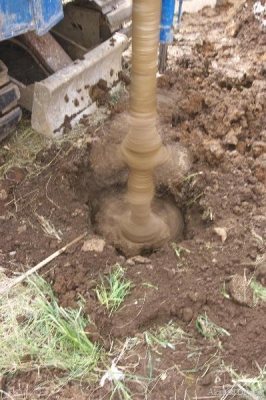

工程は柱状改良(ソイルセメントコラム)とほぼ同じで写真のようなドリルでまず土を掘削します。
その際、ドリルの先端からセメントミルクといわれる固化材を投入し、土と攪拌させながら固い土の杭を作り上げるのです。

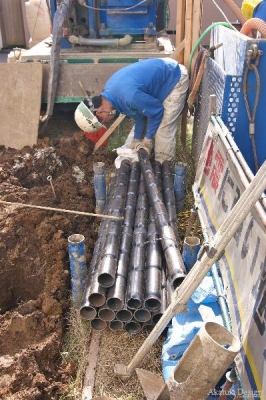

地盤改良工事鋼管杭 地盤改良工事鋼管施工

その中心にリブの付いた鋼管杭を挿入します。
これは杭打ち機等を使わずに手で挿入していました。
杭を打ち込む為の振動などが出ないため、近隣クレームに繋がることが少なくなります。

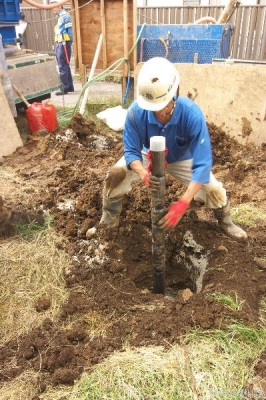

鋼管打ち込み中 地盤改良工事杭高さ確認

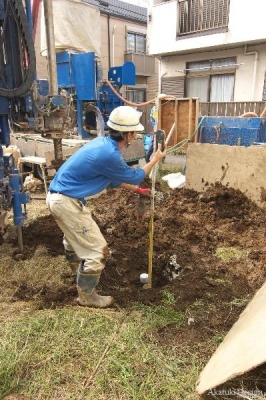

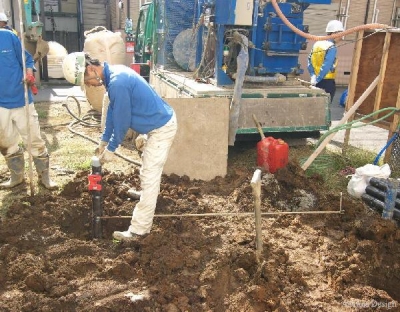

鋼管をじっくり挿入しながら杭の高さが指定の高さになっているか確認します。
杭が深すぎると、基礎と杭との間に空間が出来てしまい具合が良くありません。
また、高すぎると基礎がうまく施工できずに、杭の高さを短くさせざるを得なくなりコレもまた良くありません。
その為、一本一本きっちりと高さを確認していきます。

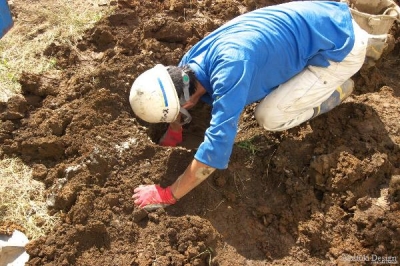

地盤改良工事位置出し 地盤改良工事杭高さ確認

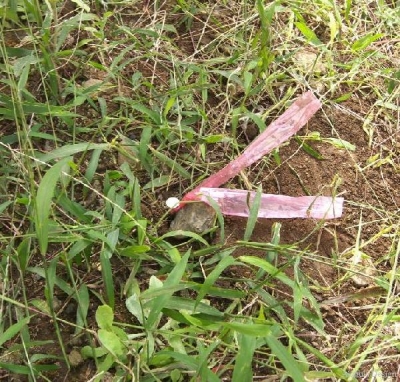

杭は予め位置出しを行い掘削を行います。
また、掘削後に杭の中心位置が解らなくならないように、周辺にも手掛かりを残して簡単に中心位置を割り出せるようにしています。

地盤改良工事全景

それにしても、敷地ギリギリの杭等は打つのも大変です。
細心の注意を払って施工に挑みます。

地盤改良工事セメントミルク 地盤改良工事セメントミルク

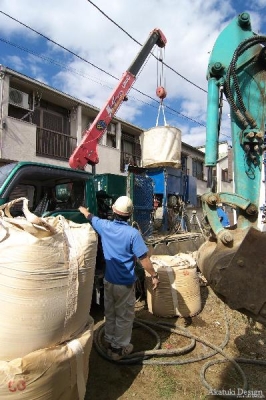

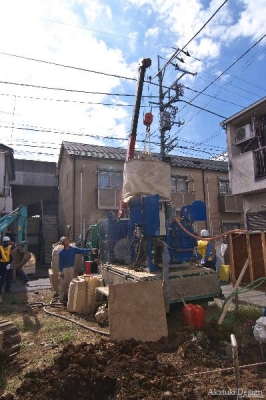

ちなみに、土を固化させる為に用いるセメントミルクは敷地内で作成します。
現場はこれらの機械と資材の置き場所が必要な為、狭小地では施工計画がとても重要になります。

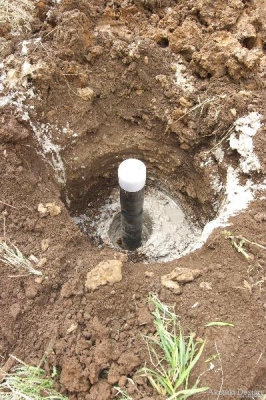

地盤改良工事杭頭処理 地盤改良工事杭頭処理

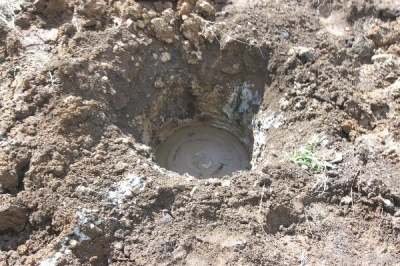

最後に柱頭処理といって天端を平らにして終了。
この作業を杭一本一本行うことになります。
強度確認は、現場の土とセメントミルクを混ぜ合わせた試供体を作り後日強度確認をします。

これらは基礎のさらに下に施工されています。
何事も基礎が大事といいますが、その基礎よりももっと大事な地盤改良。
完成すればその様子を見ることが出来ない部分なだけに、しっかりと記録を残しておきたいと思います。
