SE工法の建て方〜上棟しました

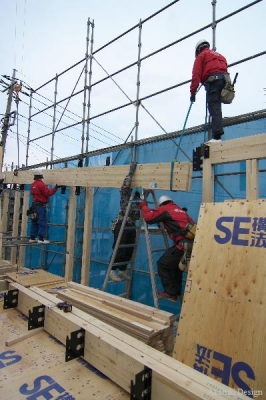

SE工法建て方

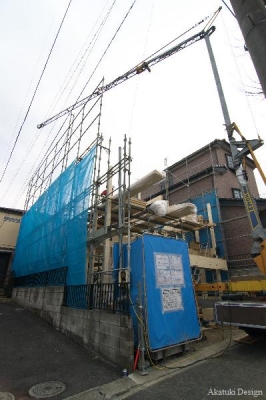

Maple Houseの建て方が行われました。
三階建てで奥行きがある建物なので巨大なクレーンが現場に運ばれました。

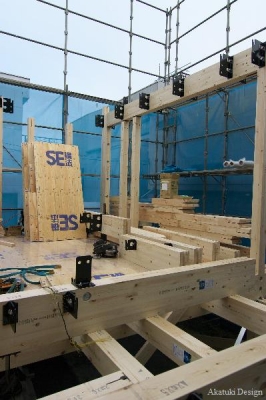

SE工法建て方

SE工法が他の木造と異なるのは接合部が金物によって行われるということ。
木造在来工法の弱点は接合部の欠き込みが大きくなることがあげられますが、SE工法であれば柱の切り欠きは最小限で済み、柱の破損を防ぐことができます。

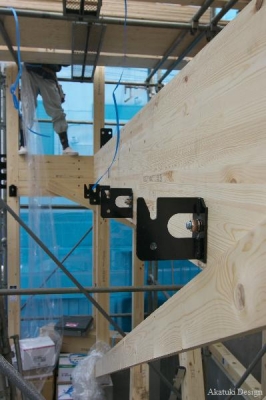

SE工法金物

スキップフロアなどの納まりもSE工法が得意な部分。
梁に金物を取り付けることでこちらも欠損が無く安全に接合ができるようになっています。

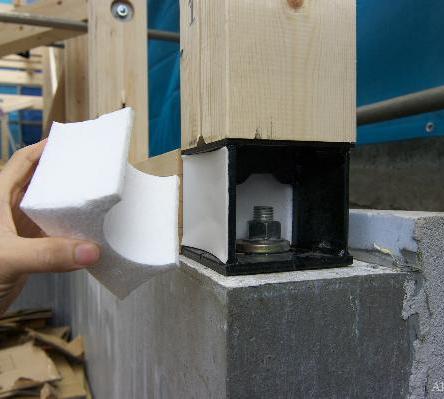

ヒートブリッジ対策 ヒートブリッジ対策

柱脚部分はそこに生じる力に応じて納まりが変わってきます。
アンカーボルトが取り付く柱は柱脚金物を介して柱が取り付きます。
金物は熱伝導率が高く結露の恐れがあるため、断熱材を詰めています。
コレは設計側の指示というよりは工務店が独自に行う工事で正直ここまでの配慮が必要かの判断が難しいところ。

ヒートブリッジ対策

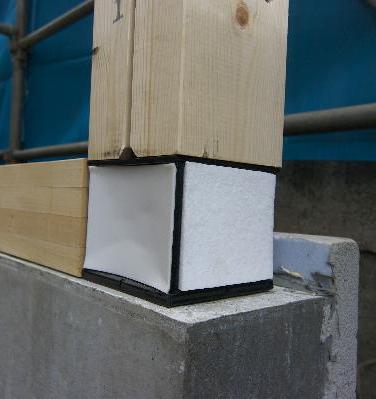

そして、極めつけがこれ。
金物の側面部分にも断熱シートを取り付けていました。
もちろん、これらの工事はしたほうがいいに決まっているのですが、費用対効果といったところで本当に必要かどうかはキチンと検証が必要な気がします。
(見積上は計上されませんが、実際この手間と材料費はかかっているはずですからね)

しかし、外張り断熱の際は問題ないと思いますが、充填断熱の場合は湿気が入り込めば結露の原因になりうると思います。
通常の木造住宅と違う部分だけに判断に迷うところです。

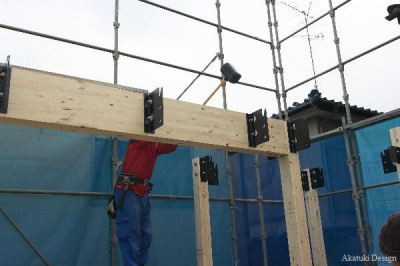

SE工法建て方

梁はドリフトピンと呼ばれる金物を埋め込み、柱側の受け金物に引っ掛けるようにして取り付けます。

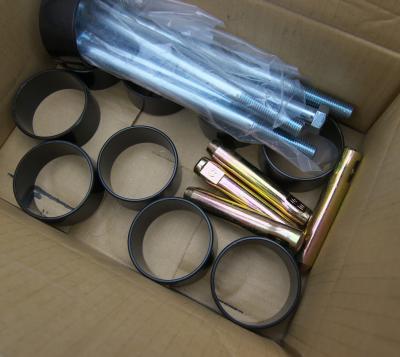

SE工法金物

この金色の金物がドリフトピン。
ねじ山が無いのが特徴です。
このピンで接合されているというのがちょっと不思議ですよね。

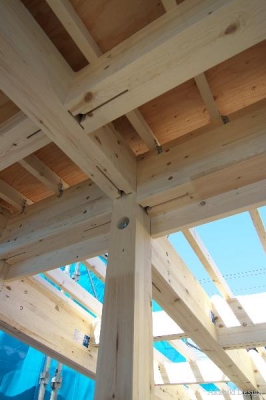

SE工法

接合されるとこのようになります。
金物が露出しないので非常にスッキリしています。

建て方

建て方中に問題が発生。
梁が重すぎて上手くレーンで吊り上げられないという事態。
梁の片側をクレーンで持ち上げ、半分は人力で持ち上げました。
万一クレーンが倒れてしまったら大変ですからね。

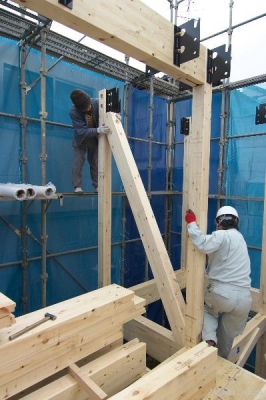

オーバーハング部

オーバーハング納まりとなる部分。
斜めの部材でトラスを形成しもたせます。

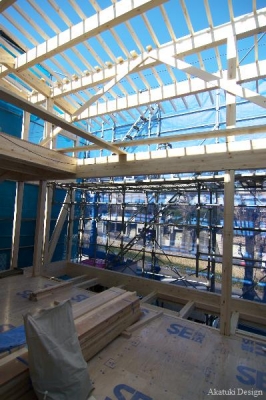

吹き抜け部分

垂木も施工され、吹き抜けのボリュームも見えてきました。
通常の二層より抑えた高さで、空間の大きさに合わせて調整しています。

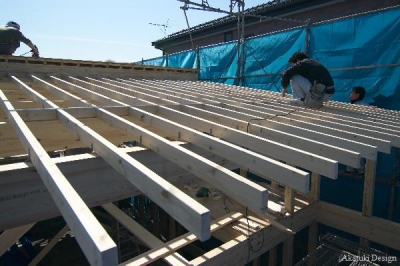

垂木施工

施工している姿を見ると足がすくみます。。。
垂木の転び止め兼、気流止めの木材を施工しています。

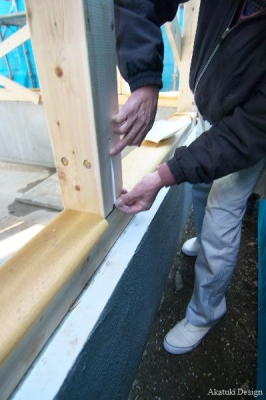

基礎周り

基礎廻りも段差がある複雑な構造ですが間違いなくキチンと施工されていました。

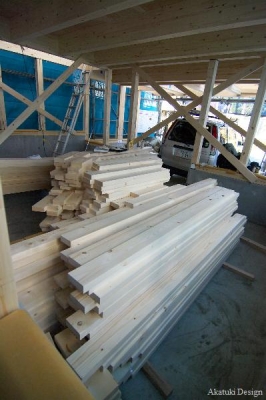

胴縁

この後は間柱という外壁と内壁の下地財を施工し、合板等を貼っていきます。
床合板は建て方と同時に施工しているので作業がスムーズですね。
ほとんどの部材がプレカットされているのであっという間です。
