役所検査では確認してもらえないところ〜配筋検査

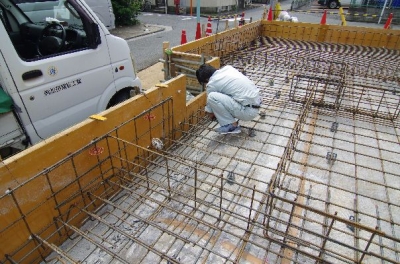

HouseinFuniture基礎全体

House in Funiture の基礎工事が始まりました。
地縄張りの時は非常に狭く感じた建物ですが、鉄筋が組まれ、より家の形が見えてきました。
地面にロープだけ這わせた時と違って、少し大きく感じられるようになりました。
これならお施主さんも少し安心できるかな?

それにしても綺麗に鉄筋が組まれています。
コンクリートを打ってしまうと見えなくなる部分だからこそ、手を抜けません。

HouseinFunitureスリーブ

基礎を貫通する設備配管部に補強筋がはいっています。
この時点できちんとここまで手が回っている工務店は非常に安心できます。
こういった部分は役所の検査官はチェック&判断してくれません。
第三者機関の検査が合格だからといってすべてが同じ性能が担保されているわけではないのです。

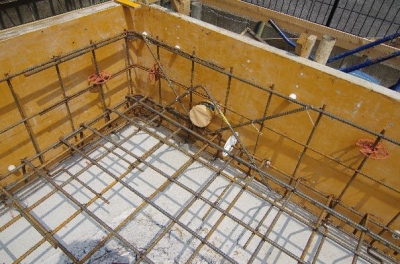

HouseinFuniture開口補強

人通口と呼ばれる部分。
床下の点検に潜る際に、全体を確認できるように基礎の立ち上がり部分をくり貫いたところがあるのですが、そこの補強はとても重要になります。
そういった補強方法についても審査官はチェックしてくれないので設計者が責任を持って確認する必要があります。

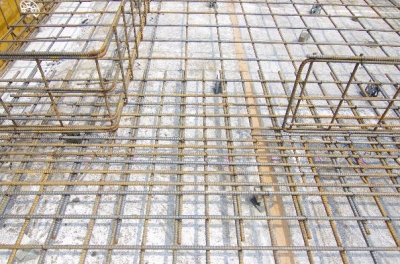

HouseinFunitureスラブ鉄筋

スラブの鉄筋です。
とても細かく鉄筋が入れられています。
これは基礎の範囲(立ち上がりで囲まれた)が広ければ広いほど不利になり鉄筋の量が増えます。
他と違うイレギュラーなところは重点的に確認します。

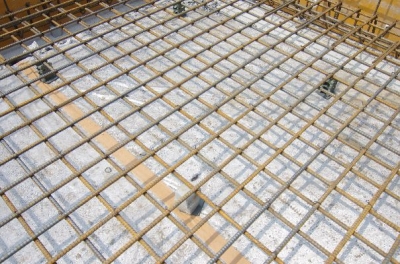

HouseinFunitureピンコロ

ピンコロと呼ばれるパッキン材
これは基礎スラブの鉄筋のかぶり厚さを確保する為に入れられます。
場所ごとにこの必要かぶり厚さが決められており、アルカリ性のコンクリートで保護する事により鉄筋が錆びるのを防ぐ為に必要なものです。
このピンコロが時々ずれてしまっていたり向きが違ってしまってたりするので確認します。
コレも検査官は確認してくれません。
また、防湿シートに破れがないか?目だった異物(ゴミ)等が落ちてないか確認します。

HouseinFuniture立ち上がり

基礎の立ち上がり部分も非常に綺麗に施工されていました。
この鉄筋の上部にフック(J型に折り曲げる)をつけることが多いのですが、今回は構造計算上必要ないとの事で省略しています。
オレンジの輪っかはスペーサーで所定のかぶり厚さを確保する為のもの。
外側の型枠とこのスペーサーとの間にけっこうスキマが生じてしまっていたので、適宜基礎の巾を調整する事を工務店に確認。
このまま、巾だけを優先してコンクリートを打ってしまうと内側のかぶり厚が取れなくなってしまうからです。

HouseinFuniture鉄筋曲げ

これだけ綺麗に施工されていても誤差が出てしまうものです。
図面では線で表現していますが、実際は厚みがあり、部分的に何本も重なるところや、このように力技で折り曲げているのでどうしても誤差が出てしまいます。
そういった誤差が生じるものとして現場監理する事が重要です。

鉄筋が間違っていたからといって全てを作り直させることは出来ません。
その状況でどんな対応が出来るか適宜判断します。

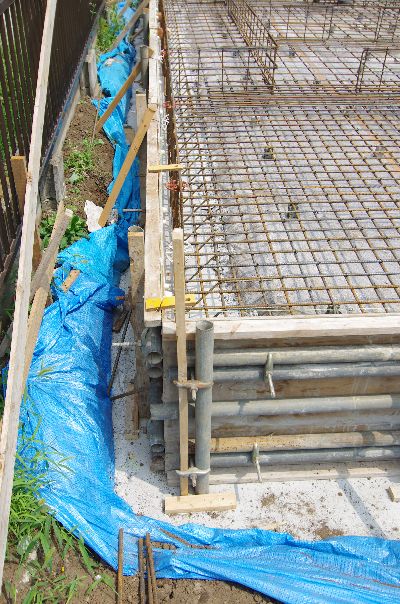

HouseinFuniture捨てコンクリート

基礎の下には捨てコンクリートといって構造以外のコンクリートが打ってあります。
これは、基礎の鉄筋を配置する為の基準となる”墨”をつけたり、型枠を据え付けるのに利用します。

HouseinFunitureアンカーボルト

もうひとつ重要なのが、アンカーボルト(土台・柱と基礎をつなぐ金物)の据付位置。
まだ写真では設置されていませんが今回はコンクリート打設前までにセットする必要があります。
基礎を二回に別けて打つのですが、1回目の時点で据付しないと埋め込み寸法が足りなくなるからです。

HouseinFuniture是正工事

図面上は全く問題なかったのですが、玄関部に鉄筋を追加していただきました。
実際の施工状況を見て感覚的に鉄筋量のバランスがおかしいと感じたからです。
構造計算は万全ではありません。
力の動きをXYZとベクトルに分解(表現あってるかな?)して計算している為にあらゆる向きに対し万全でないのと、
実際には計算した位置よりズレて鉄筋が配置されるので、力の流れをイメージすることも重要だと思っています。
コレに関してはお願いでしかないのですが、快く対応していただけました。

対応していただいた工務店に感謝ですね。
それ以外にも何点か指摘を行い是正していただきました。
